PVT ist die Kombination aus Photovoltaik und Thermie.
Hierbei werden herkömmliche PV-Module um eine thermische Komponente ergänzt, im Idealfall unlösbar verbunden und mit bestmöglichem Wärmeübergang zwischen den Komponenten, um eine optimale Energieausbeute zu ermöglichen.

Die Anlage wird auf dem Dach oder nebenstehend installiert. Sie liefert tagsüber Strom und Wärme aus dem Modul und nachts Wärme aus der Umgebung. Ab ca. 20-40m² Fläche sind PVT-Module bereits ausreichend als alleinige Quelle für Solewärmepumpen im Einfamilienhaus.
Optisch sind unsere PVT´s nicht von PV-Modulen zu unterscheiden, die Technik ist komplett hinter den Modulen versteckt. Es ist möglich das komplette Dach mit PV und PVT gemischt zu bestücken, um ein einheitliches und optisch ansprechendes Dach zu erzeugen.
Die Module arbeiten absolut geräuschlos.
Es ist die kostengünstigste Möglichkeit eine Wärmepumpe mit Quellwärme zu versorgen und Sie können Ihre Dachfläche doppelt nutzen – zur Stromgewinnung und gleichzeitig zur Wärmegewinnung.

Effiziente Nutzung von PV Strom

Im Gegensatz zur Nutzung einer Luft-Wasser-Wärmepumpe (LW-WP), die aus PV-Strom angetrieben wird, hat eine PVT getriebene Sole-Wärmepumpe (PVT-WP) viele Vorteile.

• Tagsüber kann die LW-WP nur die Energie aus der Umgebung nutzen und muss den Restenergiebedarf aus Strom beisteuern.
• Die PVT-WP nutz zusätzlich zur Umgebungsenergie auch die Einstrahlungsenergie.
• Nachts sind beide Systeme gleichwertig
• Dadurch ist der Gesamtstrombedarf für den benötigten Temperaturhub bei PVT-WP geringer als bei bei LW-WP.
• PVT als Wärmequelle ist ein geschlossener Kreislauf, der gegenüber dem offenen Ventilator der LW-WP keine zusätzlichen Wartungskosten wie z.B. Filtertausch, Lagerverschleiß, etc. erzeugt.
• Da beim PVT die geernteten Temperaturen zeitweise höher liegen als die Umgebungstemperatur, kann die Energie auch direkt und ohne zusätzlichen Strombedarf auf hohem Niveau gespeichert werden.
• Durch den kühlenden Effekt der thermischen Komponente an den PV-Modulen ergibt sich ein PV-Strom-Mehrertrag von ca.10%.
• Liegt der COP einer LW-WP nach dem Ansatz der DIN V 18599 bei 2,71 dann läge der COP einer PVT-WP bei 3,29.
• Theoretisch hat die PVT-WP also ca. 21% mehr Wärmeleistung als die LW-WP bei gleichem Stromverbrauch.

Produktinformationen

Basis ist ein Glas-Glas-PV-Modul – z.B.: Maße 1740x1145x35, Leergewicht 30,46kg. Aus deutscher Herstellung.

Dahinter dauerhaft montiert: Aluminium-Mesh mit per Laser aufgeschweißtem Aluminium-Rohr. Geschützt durch Europäische Patentschrift EP3742604.

Mäanderlänge 22 Meter / Inhalt 1,73 Liter

100% recyclebar

Abweichende Module sind möglich, sprechen Sie uns an.

Gerne arbeiten wir auch von Ihnen beigestellte PV-Module zu PVT-Modulen um.

Hohe Leistung

Elektrische Leistung in diesem Beispiel: ca. 410 kWh/Modul*a (STC: 1000 W/m²; 25+/-2; AM1,5)

Thermische Leistung pro Jahr ca. 900 kWh/Modul*a (in Abhängigkeit der Medium Temperatur bis >2.000 kWh/m²*a)

Es werden ca. 4m² PVT je 1 kW Wärmeleistung der Wärmepumpe benötigt.
In Kombination mit Erdwärme kann die PVT Fläche noch 30-40% geringer sein, aber das ist ein anderes Thema… 🙂

Einfache Montage – plug + play

Montage mit handelsüblichen PV-Montagesystemen möglich.

Elektrische Montage werkzeuglos über Steckverbinder.

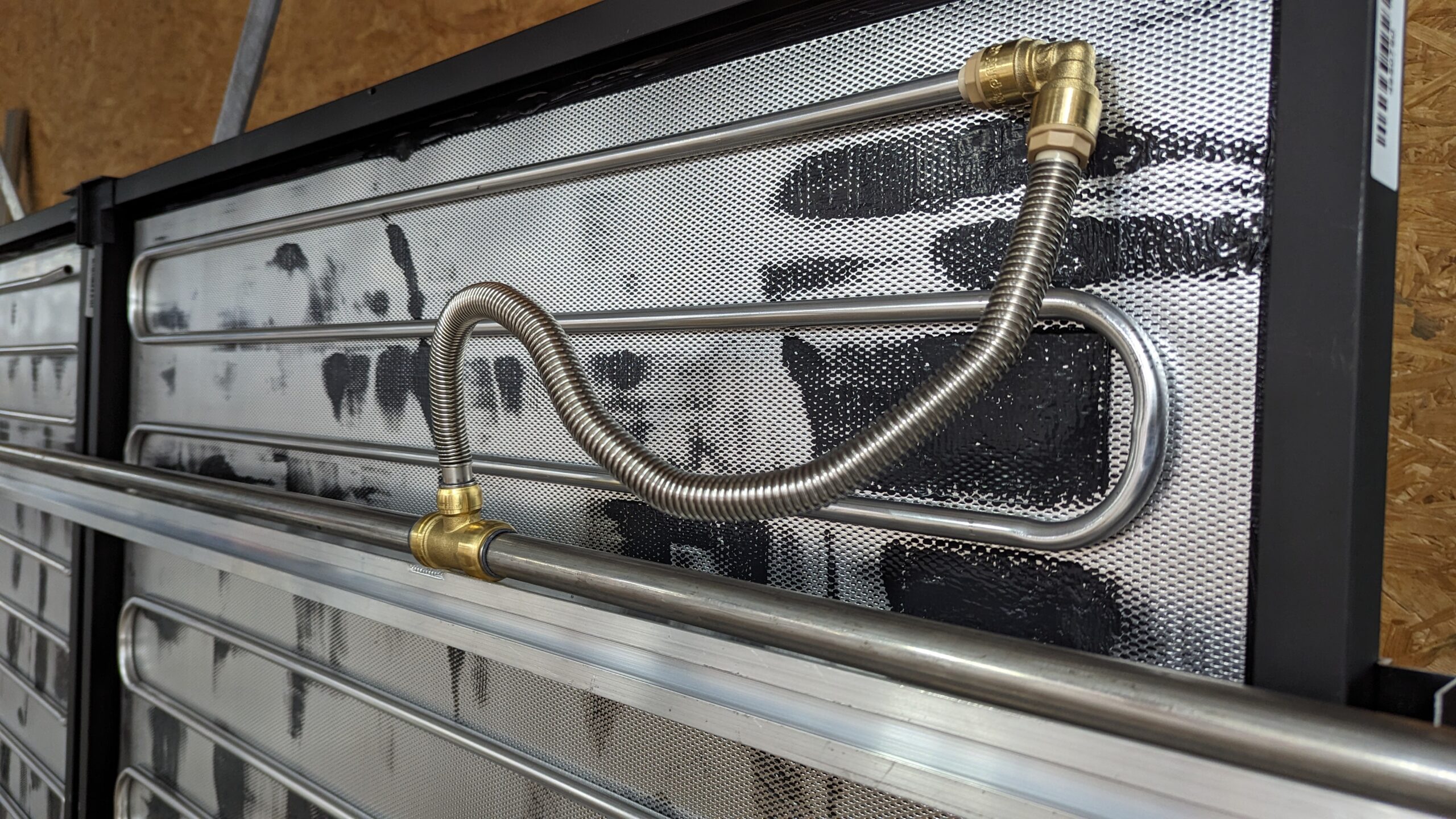

Thermische Verbindung werkzeuglos über Steckverbinder und flexible Schläuche. Auch Klemmverbindung bei Bedarf möglich.

Falls notwendig: Problemloser Tausch einzelner Module aus dem Feld jederzeit möglich.

Sammelrohre sind abgekoppelt vom restlichen System und können individuell je nach Durchflussbedarf z.B. D22 oder D28 ausgeführt werden.
Unsere fertig abgelegten und mit T-Stück vormontierten Sammelrohre sind aus der gleichen Legierung wie der Alu-Mäander, dadurch gibt es keine Korrosionsprobleme.

Geringer Druckverlust durch Parallelverschaltung.

Druckverlust für 10 parallel durchströmte PVT mit 22×1,5 mm Sammelleitung = ca. 375 mbar
Druckverlust einzelnes Modul = ca. 260 mbar
Jeweils bei -15 °C Temperatur, Medium Ethylenglykol und
Volumenstrom spezifisch 40 l/hm²

Ästhetisch ansprechend

Nach der Installation gibt es keinen optischen Unterschied zu herkömmlichen PV-Modulen gleicher Bauart auf der Oberseite.

Geräuschlos

kein zusätzlicher Platzbedarf

Produktion in Deutschland – beste Qualität

Wir fertigen auf unserer halbautomatischen Fertigungsanlage bis zu 55.000 m² PVT-Fläche pro Jahr – mit höchsten qualitativen Ansprüchen. Unsere serienbegleitenden Qualitätskontrollen sichern beste thermische Anbindung und maximale Haltbarkeit der verbundenen Komponenten.
